ADXL345 Beschleunigungsmesser-Modul Digitaler Schwerkraftsensor – 3D-Drucker-Beschleunigungsmesser

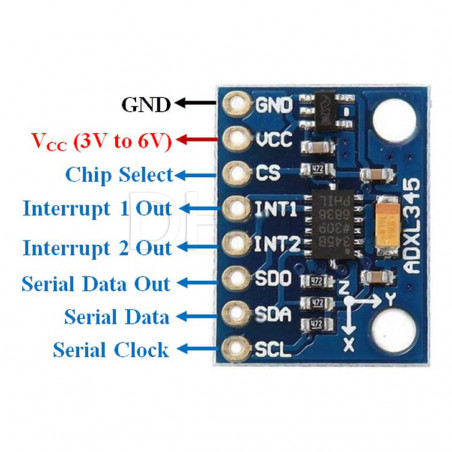

Der ADXL345 ist ein komplettes, kleines und stromsparendes 3-Achsen-MEMS-Beschleunigungsmessermodul mit I2C- und SPI-Schnittstellen. Das ADXL345-Board ist mit einem 3,3-V-Spannungsregler und einem Pegelwandler ausgestattet, so dass es sich leicht mit 5-V-Mikrocontrollern wie Arduino verbinden lässt.

Anwendungstipp: Das ADXL345-Board kann als Beschleunigungsmesser für 3D-Drucker verwendet werden.

Die Klipper-Firmware unterstützt den Beschleunigungssensor ADXL345, mit dem die Resonanzfrequenzen des Druckers für verschiedene Achsen gemessen werden können, sowie Eingangsformer für die automatische Anpassung zur Kompensation von Resonanzen.
Der ADXL345 kann direkt an eine Raspberry Pi oder an eine SPI-Schnittstelle einer MCU-Karte angeschlossen werden.
Der Beschleunigungssensor muss mit dem Druckkopf verbunden sein. Es ist daher notwendig, einen geeigneten Halter zu entwerfen, der zu Ihrem 3D-Drucker passt. Für die gängigsten Drucker gibt es fertige Halterungen.
Bei der Montage ist darauf zu achten, dass die Schrauben, die das Gerät halten, keine Metallteile des Druckers berühren. Daher ist es wichtig, dass die Halterung so konstruiert ist, dass der Beschleunigungsaufnehmer vom Druckerrahmen elektrisch isoliert ist. Wenn es nicht isoliert ist, könnte ein Kurzschluss entstehen, der die Elektronik des Druckers beschädigt.

Lieferumfang: 1 x ADXL345 Beschleunigungssensor-Modul (Digitaler Schwerkraft-Sensor)
