Description
Der TMC2226 ist ein extrem leiser driver für Zwei-Phasen-Schrittmotoren.
Der StealthChop2 TRINAMIC garantiert einen leisen Betrieb, maximale Effizienz und bestes Motordrehmoment. Seine schnelle Stromregelung und die optionale Kombination mit SpreadCycle ermöglichen eine hochdynamische Bewegung. StallGuard für sensorlose Referenzfahrt. Integrierte Leistungs-MOSFETs verarbeiten Motorströme bis zu 2A RMS mit Schutz- und Diagnosefunktion für einen robusten und zuverlässigen Betrieb.
Eine einfach zu bedienende UART-Schnittstelle eröffnet Steuer- und Regelungsmöglichkeiten.
Die Einstellungen können im OTP-Speicher gespeichert werden.
Die branchenweit fortschrittlichste Schrittmotorfamilie driver implementiert mit diesem Modell neue Designs für einen leisen und präziseren Betrieb, für kostengünstige und äußerst wettbewerbsfähige Lösungen.
Weitere Informationen, Firmware und Anleitungen finden Sie hier:

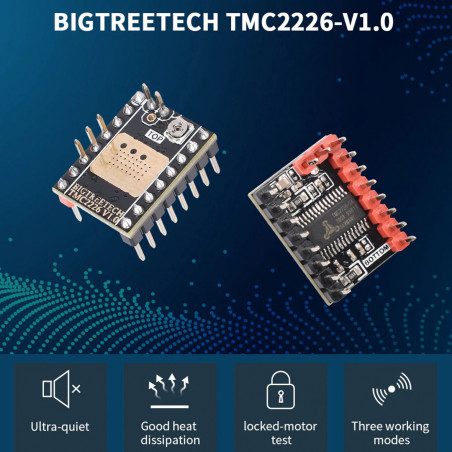

Das Paket enthält: 1 x BIGTREETECH Driver TMC2226 V1.0
Was sind die Merkmale von Driver TMC2226 V1.0?
- Zweiphasen-Schrittmotoren bis zu 2,8 A (Spitze), 2 A RMS
- Schnittstelle STEP/DIR mit 8, 16, 32 oder 64 Mikroschritt-Pin-Einstellungen
- Sanfter 256-Mikroschritt-Betrieb über MicroPlyer™-Interpolation
- StealthChop2 leiser Motorbetrieb
- Hochdynamischer Motorsteuerungschopper SpreadCycle
- StallGuard4 Last- und Strömungsabrisserkennung für StealthChop
- CoolStep-Stromregelung für bis zu 75 % Energieeinsparung
- Niedriger RDSon, geringe Aufheizung LS 170mΩ & HS 170mΩ (typ. bei 25°C)
- Spannungsbereich 4,75…29 V DC
- Niedrige Standby-Leistung zur Einhaltung der Standby-Leistungsvorschriften
- Option interner Messwiderstand (keine Messwiderstände erforderlich)
- Passives Bremsen, Freilauf und automatische Abschaltung
- Single-Wire UART und OTP für erweiterte Konfigurationsmöglichkeiten
- Integrierter Impulsgeber für autonome Bewegung
- Umfassender Schutz und Diagnose
- Thermisch optimiertes HTSSOP-Gehäuse für optische Inspektion

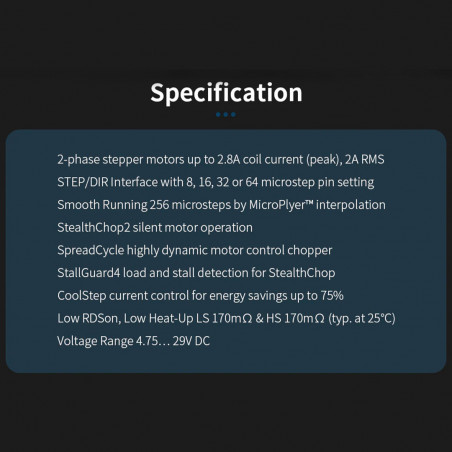

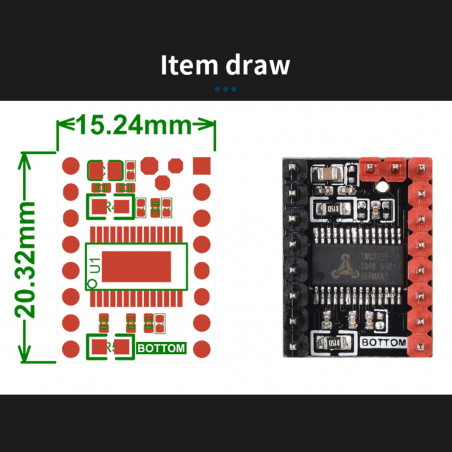

Weitere Spezifikationen finden Sie in der Bildergalerie. Für weitere Informationen wenden Sie sich bitte an uns.
Der Artikel, den Sie erhalten, kann je nach Produktionscharge in einigen Merkmalen von dem abgebildeten Artikel abweichen. Dennoch bleibt die Funktionalität erhalten.
