Description
Duet3DDies ist eine Tochterkarte, die speziell für die Controller-Karten entwickelt wurde.
Die Duet 3 ADC-Tochterkarte bietet zwei hochauflösende Analog-Digital-Wandler-Kanäle (ADC). Diese sind nützlich, um analoge Signale wie z. B. Druckrückmeldungen von externer Hardware zu lesen .
Diese Tochterkarte ist Teil einer Serie von Sensorplatinen mit SPI-Anschluss , zu der auch PT100- und Thermoelement-Tochterkarten gehören.
Die ADC-Tochterkarte ist mit den Duet 3-Hauptkarten und der Expansion 3HC kompatibel.
Jede Tochterkarte unterstützt 2 Kanäle, d.h. zwei separate Analogeingänge pro Tochterkarte. Duet Hauptplatinen und Erweiterungsplatinen unterstützen zwei, eine oder keine Tochterplatinen. Bitte beachten Sie die nachstehende Tabelle.
Beachten Sie, dass die ADC-Tochterkarte nicht von der Duet 2-Hardware unterstützt wird.
|
Duet-Karte |
Anzahl der unterstützten Boards |
Hinweise |
|
Duet 3 Hauptplatine 6HC |
2 |
überlagert |
|
Duet 3 Hauptplatine 6XD |
2 |
gestapelt |
|
Duet 3 Mini 5+ |
1 |
Ein direkter Anschluss beschädigt den TEMP0-Anschluss, daher ist ein kurzes Flachbandkabel <100 mm (nicht im Lieferumfang enthalten) erforderlich, um die Karte anzuschließen. |
|
Duet 3 Erweiterung 3HC |
2 |
überlagert |
|
Duet 3 Erweiterung 1HCL |
1 |
nur v2.0. DRIVER Bei direktem Anschluss wird der Stecker beschädigt, daher ist ein kurzes Flachbandkabel <100 mm (nicht im Lieferumfang enthalten) zum Anschluss der Karte erforderlich. |
|
Duet 3 Werkzeugkarte 1LC |
Nicht unterstützt |
|
|
Duet 3 Roto-Werkzeugplatine |
Nicht unterstützt |
|
|
Duet 3 Erweiterung 1XD |
Nicht unterstützt |
Hinweis: Hauptplatinen und Erweiterungsplatinen, die nur eine Tochterplatine unterstützen, können eine ADC-Tochterplatine, ein Thermoelement oder einen PT100-Temperatursensor haben, aber nicht zwei. Bei Boards, die zwei SPI-Tochterkarten unterstützen, können verschiedene Tochterkarten angeschlossen werden.
Paket enthält: 1 x Duet 3 ADC Daughterboard
Hardware-Spezifikationen
- ADC IC: ADS131A02. 24-Bit-128-kSPS-2-Kanal-Delta-Sigma-ADC mit gleichzeitiger Abtastung
- Analoger Spannungseingangsbereich
- Unipolar: 0 bis +10V
- Bipolar: -5 bis +5V
Betriebsgrenzen
- Versorgungsspannung: 12-36V
- Maximaler Durchgangsstrom: 200mA
- Datensignalisierungsspannung: 3,3V
- Maximale Umgebungstemperatur: 80°C
- Absolute Höchsttemperatur der Platine: 85°C
Hinweise zur Firmware
- RepRapFirmware kompatible Versionen: RRF 3.6 oder höher
duet3dFür technische Spezifikationen besuchen Sie bitte das Duet Produkt-Wiki:
Hier finden Sie technische Details und Installationsbeispiele.
duet3dZum Austausch von Meinungen und Fragen, auch technischer Art, besuchen Sie bitte das spezielle Forum:

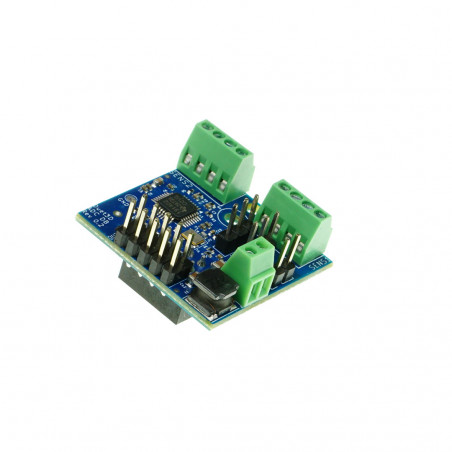

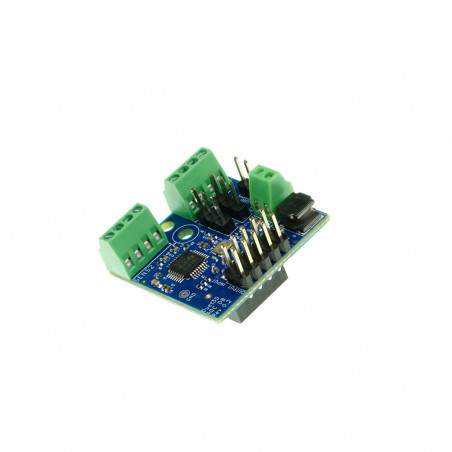

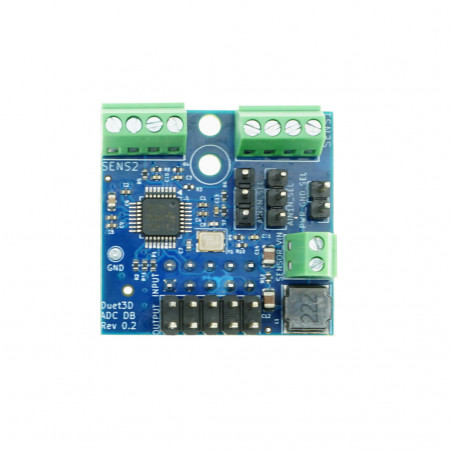

Der Artikel, den Sie erhalten, kann sich in einigen Merkmalen von dem auf dem Foto gezeigten unterscheiden, je nach Produktionslos. Die Funktionalität bleibt jedoch erhalten.
