Kit Voron 2.4 300 mm – Teilung – STEP 6 Riemen Z/XY + Z-Achse probe

Voron 2.4 STEP 6: Z/XY + Z-Achsenband probe

Dieses sechste step für den Bau Ihres Voron 2.4 r2 besteht aus den Komponenten für die Montage des gantry im Druckerrahmen. Diese step vervollständigt die Kinematik des Voron 2.4 3D-Druckers.
Die Hauptkomponenten sind also die Gates-Bänder und der Sensor, der dann die automatische Nivellierung von gantry (coreXY-System) in Bezug auf die Druckebene ermöglicht.
Als nächstes werden die Z-Lagerblöcke installiert, an denen der h9mm-Riemen befestigt ist. Sobald alle vier Blöcke auf gantry installiert sind, können wir mit dem Zusammenbau der Blö

cke beginnen.

Sie können sich selbst helfen, indem Sie die im Kit enthaltenen Klammern verwenden, um die gantry während der Befestigung zu stützen (alternativ kann Ihnen eine zweite Person dabei helfen, die gantry während der Befestigung der 4 Z-Gurte zu stützen). Anschließend werden die Z-Verbindungen eingebaut. Nachdem wir mit der Z-Achse fertig sind, gehen wir zu den A/B-Gürteln des coreXY-Systems über. In diesem step installieren Sie auch den Z-Achsen-Sensor auf dem X-Schlitten.
Zu diesem Zeitpunkt ist der X-Achsenschlitten bereit für die nächste step, wo die Extruderbaugruppe und hot-end (Afterburner oder StealthBurner) installiert werden.

Was sind die Merkmale dieses STEP 6?

• Gates-Riemen: Der Bausatz enthält die für die Bewegung der Achsen erforderlichen Riemen. Die GT2-Riemen von Gates bestehen aus glasfaserverstärktem Gummi, das chemikalienbeständig und verschleißfester ist und sich unter Belastung nicht dehnt. Anschließend werden sie auf der Außenseite, die mit der Riemenscheibe in Berührung kommt, mit einem Nylongewebe überzogen, das die Riemenmasse bedeckt und sowohl als verschleißfeste Oberfläche (zum Schutz der Zähne) als auch als zusätzlicher Halt dient.
• Schrauben und andere Beschläge: Der Bausatz enthält auch alle anderen Komponenten, die zur Befestigung benötigt werden, von Schrauben bis zu Muttern. Ebenfalls enthalten sind Messingeinsätze für Kunststoffbefestigungen sowie die erforderlichen Wellen und Lager, die mit den Riemenscheiben verbunden werden.
• Selbstnivellierender Sensor als Option.

Hier die Optionen für den Druckbett-Nivelliersensor (Z probe)

Induktiver Näherungssensor TL-Q5MC2-Z
Für den selbstnivellierenden Sensor stehen mehrere Optionen zur Verfügung, z. B. mechanische Sensoren wie der BL-touch oder Klicky Probe oder Näherungssensoren wie der Omron TL-Q5MC2-Z. Letztere sind sehr genau, können aber durch die Temperatur beeinflusst werden und einen hohen Messfehler aufweisen. Bei Verwendung des Systems Duet3D ist es jedoch möglich, Korrekturparameter einzugeben, die in Abhängigkeit von der Temperatur des Druckbetts und der Temperatur vonhot end den Messfehler, der sich in Bezug auf die Temperaturkurve aufbaut, unter Kontrolle halten können. Der Omron TL-Q5MC2-Z Sensor bleibt daher eine der zuverlässigsten und genauesten Lösungen, wenn er mit einer Duet3-Karte gekoppelt wird.

Voron TAP
Es gibt eine offizielle Alternative Voron zu induktiven Sensoren. Tatsächlich wurde ein spezielles Mods für den Extruderschlitten veröffentlicht, das eine elektromechanische Kalibrierung ermöglicht. Es ist die Voron TAP! Wir haben es getestet und können die echten Vorteile dieses Upgrades bestätigen, unter anderem:

• keine Kalibrierung bei unterschiedlichen Betriebstemperaturen erforderlich ist
• das gesamte Kalibrierungssystem wird im Laufe der Zeit nicht durch die hohen Temperaturen vonhotend und des Druckbetts beeinträchtigt
• Bei Bedarf können mehrere Druckoberflächen verwendet werden, einschließlich Glas (nicht kompatibel mit induktiven Sensoren)
• wirksamer, aber sehr einfacher Mechanismus (die Positionsanzeige wird durch einen Endschalter gesteuert)
• lässt sich perfekt in BUS-Systeme integrieren, indem es auf einen Eingang wie einen mechanischen Messtaster konfiguriert wird

Einziger wirklicher Nachteil: Der Druckkopf wird dadurch etwas schwerer.

Kleinere Anpassungen für einen optimalen Betrieb können wie folgt vorgenommen werden:

• Aufwärmen und Reinigen der Düse vor dem Gebrauch;
• Schmierung und regelmäßige Überprüfung des Spiels zwischen dem Schlitten und den Druckerteilen;
• Wie bei allen automatischen Kalibriersystemen, bei denen der Offset relativ zur Düse eingestellt wird, muss die tatsächliche Höhe über der Ebene jedes Mal überprüft werden, wenn Änderungen/Ersetzungen an der Düse oder hot-end vorgenommen werden.

Version von Voron TAP
Drei verschiedene Versionen von Voron TAP wurden von der Voron Gruppe entwickelt

:

• Verdrahteter optischer Sensor
• PCB-basierter Sensor
• Mechanischer Schalter D2HW-C203MR

Sowohl die optische als auch die mechanische Version sind in der Lage, eine Genauigkeit von 0,4 µm zu erreichen (vorausgesetzt, der Rest des Druckers ist in gutem Zustand), so dass es keinen Qualitätsunterschied gibt.
In diesem STEP6 von Voron 2.4r2 von DHM hat sich unser Team dafür entschieden, die Version mit mechanischem Schalter bereitzustellen, da sich gezeigt hat, dass Octotap rev2.1 aufgrund der Leiterplattenkonfiguration einige Probleme und ein potenzielles Brandrisiko aufweist

.

Montagehinweis

• STEP 6 beinhaltet das Einsetzen von gantry in den Rahmen und das Befestigen an den Z-Achsen-Bändern. Während dieses Vorgangs müssen Sie die Schritte im Handbuch sorgfältig überprüfen. Die Gurte müssen durch die Kunststoffzwischenräume in den 4 Ecken von gantry geführt werden. Da ein Drucker aus mehreren Komponenten und Montageschritten besteht, können sich kleine Fehler häufen, selbst wenn Sie die Anleitung genau befolgen. Wenn Sie also ein Reiben feststellen, müssen Sie die Komponenten so einstellen, dass die Rückkopplung beachtet wird.
• Für die X- und Y-Achse ist zu beachten, dass die Voron V2.4-Drucker einen Bandlauf verwenden, der auf dem Modell CoreXY basiert. Es ist sehr wichtig, das Handbuch zu konsultieren, um die verschiedenen Umlenkungen der beiden Gurtkreise A und B zu beachten. Schließlich ist es ratsam, die gleichmäßige Spannung des Riemens über die gesamte Strecke zu überprüfen. Wir empfehlen eine erneute Spannungskontrolle nach 2/3 Stunden Druckzeit. Nach dem ersten Druck hat der Riemen die Form der Bahn angenommen und muss eventuell nachgespannt werden. Die Qualität des originalen Gates-Riemens, der in unseren Kits enthalten ist, muss erst nach einigen tausend Druckstunden nachgestellt werden.
• Der z-probe Sensor (im Falle dieses Bausatzes der TL-Q5MC2-Z von Omron) kommt während des Drucks mit hohen Temperaturen in Kontakt. Das liegt zum einen daran, dass sie nur wenige Millimeter vonhot-end entfernt installiert ist, zum anderen aber auch daran, dass sie während der automatischen Nivellierung und der ersten Druckschichten in engen Kontakt mit der beheizten Walze kommt. Die vom Hersteller angegebene maximale Arbeitstemperatur liegt bei +80°C im Dauerbetrieb (mit Spitzenwerten von +120°C), und in einigen Fällen kann diese Temperatur während des Drucks überschritten werden. Deshalb liefern wir mit dem Kit auch ein spezielles Klebeband, um es zu beschichten und eine längere Lebensdauer zu gewährleisten. Es handelt sich um ein Glasfaser-PTFE-Band, das Dauertemperaturen von +260°C (und Spitzenwerten von +300°C) standhält. Der Sensor muss auf der Vorderseite beschichtet werden.
• Wenn stattdessen Voron TAP gewählt wird, ist es etwa 3 mm dicker als die Standard 2.4R2 Carts. Aus diesem Grund befindet sich die Extruderbaugruppe näher an den Vordertüren der Maschine, so dass Sie für ausreichend Platz sorgen müssen.Eskann notwendig sein, die Position des Arbeitstisches anzupassen.
• Dem Bausatz liegen Madenschrauben aus Messing bei. Diese Gewindeeinsätze haben ein spezielles Spiralprofil, um den bestmöglichen Halt zu gewährleisten. Sie sind aus hochwertigem Messing gefertigt und haben eine ausgezeichnete Wärmeleitfähigkeit und Korrosionsbeständigkeit.
• Kunststoffe sind nicht standardmäßig enthalten, können aber als Option ausgewählt werden. Bei Auswahl werden alle strukturellen und ästhetischen Teile bereitgestellt. Um ein Maximum an Qualität zu erreichen, haben wir die Auswahl auf zwei Materialien beschränkt: Nylon Carbon und ASA. Ersteres verfügt über hervorragende physikalisch-mechanische Eigenschaften und letzteres, ein vollwertiger Ersatz für ABS, hat optimierte mechanische Eigenschaften, ist UV-beständig und ermöglicht eine breite individuelle Farbgestaltung. Wir haben die Formteile in drei Gruppen unterteilt: STRUKTURELL – PRIMÄR – SEKUNDÄR. Mit diesen Kombinationen können Sie aus mehr als 200 Farbkombinationen ein einzigartiges Exemplar erhalten. Die Personalisierung macht Ihr Voron 2.4 persönlich und repräsentativ für Ihren Stil!

Voron 2.4: eine Einführung

Der Voron 2.4 ist ein beweglicher 3D-Drucker CoreXY mit einer festen Druckplatte, der von Voron Design entwickelt wurde. Dieser Drucker ist für seine Zuverlässigkeit und hohe Leistung bekannt.

Der Voron 2.4 bleibt den Grundlagen des RepRap-Projekts treu und ist vollständig quelloffen, individuell anpassbar und selbst baubar

.

Die DHM Kits von Voron 2.4 sind aus dem Bedürfnis heraus entstanden, die verschiedenen Wünsche unserer Kunden zu erfüllen: von denjenigen, die Schwierigkeiten haben, das Material zu finden, bis hin zu denjenigen, die auf Lücken und kritische Punkte in den bereits auf dem Markt erhältlichen Kits hingewiesen haben. Die Bausätze DHM entstehen durch unsere Erfahrung in der 3D-Druckindustrie und unser Wissen über Qualitätshersteller. Darüber hinaus haben wir dank unserer hauseigenen Werkstatt kundenspezifische Komponenten entwickelt, indem wir konstruktive Verbesserungen vorgenommen haben, um optimale Zuverlässigkeit und Leistung zu gewährleisten.

Die DHM Bausätze von Voron 2.4 sind derzeit in 3 Hauptvarianten erhältlich, die sich nur in der Größe des Bauraums unterscheiden:

Bausatz Voron 2.4 250 mm → 250x250x250 mm

Bausatz Voron 2.4 300 mm → 300x300x300 mm

Bausatz Voron 2.4 350 mm → 350x350x350 mm

Es besteht die Möglichkeit, den Bausatz unter step individuell anzupassen, z. B. die Wahl des Extruders oder der Steuerplatine.

Möchten Sie Ihren eigenen 3D-Drucker Voron 2.4 bauen?

Unsere Schritt-für-Schritt-Bausätze für Voron 2.4 umfassen 9 step + ein optionales Zehntel. In jedem step finden Sie die Bauteile für den Zusammenbau sowie eine Anleitung mit Hinweisen und Bautipps.

Wir haben uns entschlossen, den Aufbau des Voron 2.4 in mehrere Schritte zu unterteilen, um den Zusammenbau zu erleichtern und auch einen zeitlich gestaffelten Kauf zu ermöglichen. Wir konzentrieren uns auf die Qualität und Zuverlässigkeit der Komponenten, anstatt einen billigen oder unvollständigen Bausatz anzubieten.

Warum ein Voron 2.4 Kit kaufen?

Die Besitzer von Voron 2.4 loben ihn für seine Zuverlässigkeit und Geschwindigkeit. Wenn Sie einen Bausatzdrucker kaufen, können Sie verschiedene Punkte individuell anpassen: vom Aussehen über die Wahl der Größe, die Art der Elektronik, den Extruder und vieles mehr.

Der Voron 2.4 DHM Bausatz ist unter STEP zu finden: ein Schritt-für-Schritt-Ansatz, um einen Drucker Voron zu bauen, jeder in seiner eigenen Zeit. Auf step finden Sie alles, was Sie für die Fertigstellung des jeweiligen Teils der Baugruppe benötigen, so dass Sie das Projekt ohne besondere Schwierigkeiten unterbrechen und wieder aufnehmen können

.

Wir haben einige der Schritte im offiziellen Leitfaden Voron in spezifische Anleitungen für jede step herunterladbare PDF-Datei aufgeteilt und angepasst. So finden Sie Schritt für Schritt Unterstützung bei der Montage. Das Handbuch für diese step finden Sie im Abschnitt „Anhänge“ auf dieser Seite.

Werfen Sie einen Blick auf unseren BLOG:

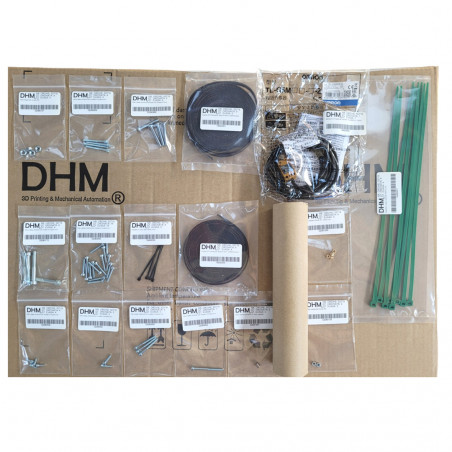

Der Bausatz enthält (BOM STEP 6 V2.4 300 mm):

4 x M5 verzinkte Sechskantmutter

4 x 5×30 verzinkte Zylinderkopfschraube

4 x Zylinderkopfschraube mit verzinktem Innensechskant 3×30

4 x GT2 Powergrip Gates H 9mm Riemen 1100mm (einteilig zu schneiden)

16 x 3×20 Verzinkte Zylinderkopfschraube

4 x 5×40 Verzinkte Zylinderkopfschraube

4 x Nylon-Krawatte 450×7,5 mm, natur

2 x 1800mm GT2 Powergrip Gates H 6mm Gurt (in einem Stück zu schneiden)

2 x M3 verzinkte Sechskantmutter

2 x Neodymscheibe Ø 6mm H 3mm Magnet

4 x Schwarzer Nylon-Kabelbinder 100×2,5 mm

Auswahl des induktiven Sensors:

1 x TL-Q5MC2-Z Induktiver Näherungssensor – Omron

2 x 3×12 verzinkte Innensechskantschraube

4 x Zylinderkopfschraube mit verzinkter Muffe 3×8

1 x Verzinkte Innensechskantschraube 3×40

3 x Verzinkte Zylinderkopfschraube 3×30

4 x Messing-Gewindeeinsatz M3 – 3x4x5 mm

Alternativ können Sie auch Voron TAP wählen:

1 x Verzinkte Innensechskantschraube 3×12

5 x Verzinkte Zylinderkopfschraube 3×8

12 x Messing-Gewindeeinsatz M3 – 3x4x5 mm

2 x Neodymscheibe Ø 6mm H 3mm Magnet

1 x Linearführung MGN9 440C 50 mm mit Schlitten MGN9H

2 x 3×20 verzinkte Innensechskantschraube

2 x Schraube 3×16 zylindrischer Kopf mit verzinktem Innensechskant

2 x Schraube 3×10 Zylinderkopf mit Innensechskant verzinkt

1 x Schraube 3×6 Zylinderkopf mit Innensechskant, verzinkt

2 x Schraube 3×6 Senkkopf mit Innensechskant verzinkt

10 x Schraube 3×6 Senkkopf zylindrisch mit Innensechskant verzinkt

1 x Omron D2HW-C203MR Endschalter

6 x 3×7 mm verzinkte Unterlegscheibe für M3-Schrauben

Sehen Sie sich die verwandten Produkte für die nächste und vorherige STEP an!

Read more

Der Bausatz in STEP DHM für Voron 2.4 bezieht sich auf Voron 2.4 rev2.

Die technischen Daten entnehmen Sie bitte den einzelnen Komponenten des Kits.

Tipps

• Spritzgussteile sind nicht im Bausatz enthalten. Sie können sie als Option wählen, wenn Sie nicht in der Lage sind, sie selbst zu drucken. Alternativ können Sie auch den offiziellen Kanal unter Github besuchen:
• Benutzen Sie die dem Bausatz beiliegende Anleitung, um sich bei der Montage zu helfen.
• Hier sind die Details für Voron TAP:
• Nutzen Sie den Kanal Voron auf Discord:
• Nach der Montage erhalten Sie eine Seriennummer Voron. Um eine Seriennummer zu erhalten, poste einfach ein Video deines ersten fertigen Drucks auf dem Subreddit von Voron (

Leitfäden

• In dem dafür vorgesehenen Bereich der Website finden Sie auch verschiedene andere Komponentenanleitungen, die hier zusammengefasst sind:
• Die Leitfäden werden ständig aktualisiert. Melden Sie sich für den Newsletter an oder besuchen Sie regelmäßig den entsprechenden Bereich, um auf dem Laufenden zu bleiben:

Für weitere Informationen wenden Sie sich bitte an uns.

Der Bausatz, den Sie erhalten, kann je nach Produktionscharge in einigen Merkmalen von dem abgebildeten abweichen. Dennoch bleibt die Funktionalität erhalten.
