Description

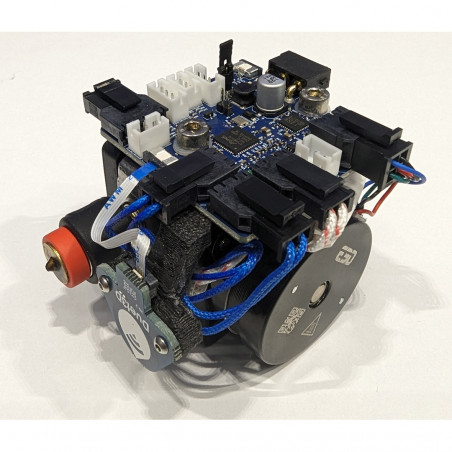

Revo Ein speziell entwickeltes Board für den neuen Roto-Extruder von E3D, der auf der Messe Formnext 2023 vorgestellt wurde.
Dank dieser Roto Toolboard Erweiterung des Duet 3 Ökosystems ist es möglich, an einer Stelle anzuschließen
- den Extrudermotor
- die Lüfter mit zwei oder drei Drähten
- den Heizblock
- hotend den Temperatursensor von Revo
- Revo den sekundären Temperatursensor von Roto
Das Wichtigste ist, dass diese Anschlüsse alle Plug-and-Play sind, ohne dass man sie quetschen muss!
Darüber hinaus hat diese Platine Anschlüsse für:
- einen zusätzlichen Lüfter (zur Kühlung der Formteile),
- 4 IO-Anschlüsse,
- integrierter Beschleunigungsmesser
- Unterstützung für den integrierten Z-Taster (der gleiche wie bei der SZP-Platine)

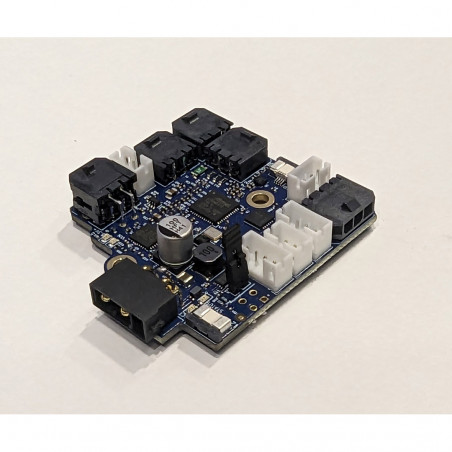

Paket enthält: 1 x Duet 3 Roto Toolboard
Technische Daten für Version V1.0
- Prozessor: ATSAME51G19A
- Prozessor ausgestattet mit: 32-bit und 120 MHz ARM Cortex M4F
- Netzwerk/Kommunikation Verbindung: CAN-FD zu CAN-FD Duet 3 Bus
- Driver stepper Eingebaut: 1 x TMC2240
- driver stepper Revo Merkmale: Spitzenstrom bis zu 1 A, Mikroschritt-Interpolation von einer beliebigen Einstellung bis zu x256, Blockiererkennung (beachten Sie, dass weitere thermische Tests einen höheren Extrusionsstrom für andere Extruder als Roto zulassen können, der 600 mA Strom nicht überschreiten sollte)
- Hochstromausgänge: 1 x 3,4A, nur VIN-Spannung (80W bei 24V)
- Thermistor-/PT1000-Eingänge: 3 Eingänge, 2 optimiert für 100K-Thermistoren und PT1000-Sensoren, 1 für die SZP-Spulentemperatur
- Mittlere Stromausgänge: 1 x 4-polig (VIN-Spannung – ausgelegt für Kühlteile mit 2-, 3- oder 4-poligen Lüftern) und 1 x 3-polig (5V kompatibel mit Roto-Kühlkörperlüftern mit 2- oder 3-poligen Lüftern). Beide Ausgänge sind PWM-gesteuert mit Tachometer-Eingang.
- Eingänge/Ausgänge: 3 On-Board-E/A-Anschlüsse für Endanschlag, Schalter, Filament-Monitor, Z-Probe. 1 Anschluss für einen Schalter oder optischen Näherungssensor.
- Beschleunigungssensor: Integrierter LIS2DW-Beschleunigungssensor
- Induktiver Sensor: Integrierter induktiver Sensor LDC1612 für Z-Probe-Abtastung
- Stromversorgungsüberwachung: VIN-Spannungsanzeige
duet3dduet3dFür technische Spezifikationen besuchen Sie bitte das Wiki zu den Duet-Produkten:
Der Artikel, den Sie erhalten, kann sich in einigen Merkmalen von dem auf dem Foto gezeigten unterscheiden, je nach Produktionslos. Die Funktionalität bleibt jedoch erhalten.
