Smart Filament Sensor V2.0 BIGTREETECH – 3D Drucker Filament Sensor

Smart Das FilamentDetection Module V2.0 von BTT ist ein universeller Filamentsensor für FDM 3D-Drucker.

Das SFS V2.0 ist ein intelligenter Filamentsensor, der die Zuverlässigkeit des 3D-Drucks durch einen hochpräzisen fotoelektrischen Sensor verbessert, der Probleme wie Filamentverschleiß, Knotenbildung und Verstopfung erkennt.

Wesentliche Merkmale

• Der SFS V2.0 ist bidirektional und hat keine Beschränkungen hinsichtlich der Filamentrichtung, was dem Benutzer mehr Flexibilität bei der Installation bietet.
• Er erkennt Extrusionsfehler, die durch Filamenterschöpfung, Düsenverstopfung, Filamentverknotung und Extruderprobleme verursacht werden. Verfügt über zwei Signalausgänge und Anzeigeleuchten zur Unterscheidung zwischen Verstopfung und Filamenterschöpfung.
• Kompatibel mit Marlin-, Klipper- und RRF-Firmware.
• Kompakt, leicht und einfach zu installieren.
• BowdendriveFunktioniert mit und direkt an Extrudern.
• Unterstützt Hauptplatinen mit verfügbaren Endstop-Anschlüssen oder dedizierten Filament-Erschöpfungsanschlüssen.

Anweisungen

• Das Filament kann von beiden Seiten des SFS V2.0 eingefädelt werden, da die Richtung keinen Einfluss auf die Funktionalität hat.
• Das rote Licht leuchtet auf, wenn sich kein Filament im Modul befindet.
• Das blaue Licht blinkt, wenn die Extrusion normal verläuft.
• Das blaue Licht bleibt an oder aus, wenn keine Extrusion stattfindet.

Kalibrierung
Die theoretische Erfassungslänge von 2,88 mm entspricht der Menge an Filament, die zwischen jedem Signalimpuls extrudiert wird. Das heißt, wenn nach einem Bewegungsbefehl von 2,88 mm keine Filamentbewegung erkannt wird, wird ein Filamentfehler ausgelöst.

Die Einstellung des Erkennungsabstands auf genau 2,88 mm könnte zu Fehlalarmen oder Fehlern führen. Dieser Parameter kann als die Empfindlichkeit des Sensors angesehen werden: je höher die Zahl, desto unempfindlicher ist der Sensor.

Die Erfassungslänge muss entsprechend der Montageposition Ihres SFS V2.0 eingestellt werden. Je weiter weg vom Extruder, desto höher sollte die Zahl sein. Wir empfehlen, mit einer Abtastlänge von 3 mm zu beginnen. Wenn Sie weiterhin Fehlalarme erhalten, erhöhen Sie die Abtastlänge in 1-mm-Schritten, bis das Problem behoben ist.

Hinweise

Spannungsversorgung: 3,3 V oder 5 V. Jede höhere Spannung kann zu Schäden führen.
Gehäuse: Das Gehäuse kann beschädigt werden, wenn die Schnellverschlüsse häufig oder falsch angezogen werden.
Anschluss an die Hauptplatine: Wenn die Hauptplatine nicht über einen speziellen Anschluss für die Filamententleerung verfügt, wenden Sie sich bitte an unseren technischen Support.

Weitere Informationen finden Sie hier:

githubsmart

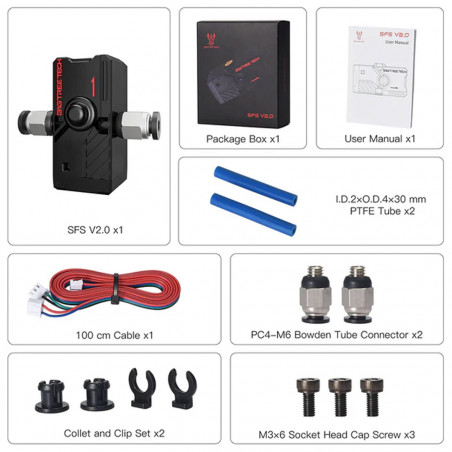

Smart Inhalt: 1 x BIGTREETECH Filament Sensor V2.0
