Description

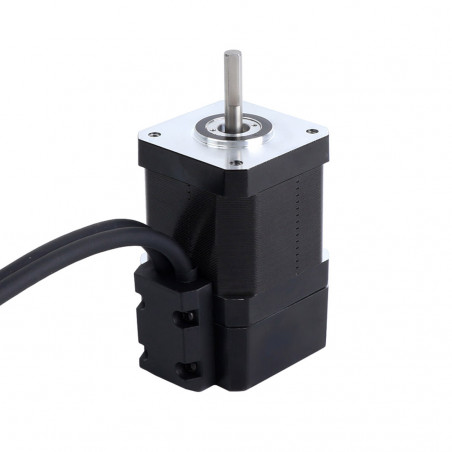

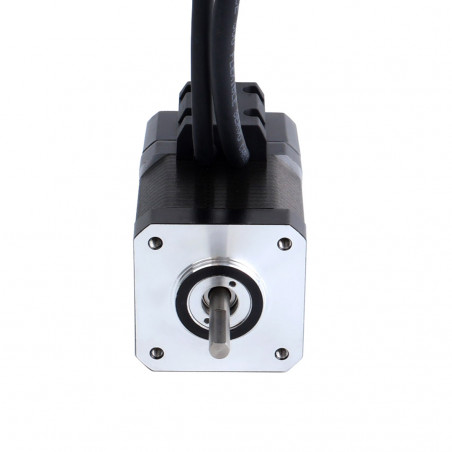

Es handelt sich um einen Nema17-Schrittmotor mit geschlossenem Regelkreis und einem optischen Inkrementalgeber mit 1000ppr (4000 cpr), einem Nennstrom von 2,0A und einem Haltemoment von 52Ncm (73.64oz.in). Im Vergleich zu Schrittmotoren mit offenem Regelkreis bietet er eine höhere Genauigkeit, ein höheres Drehmoment, weniger Motorwärme, einen geringeren Stromverbrauch und eine bessere Reaktion auf externe Faktoren.
stepper NEMA Paket enthält: 1 x 17HS19-2004D-E1K 2.0A 1.8° Schrittmotor STEPPERONLINE 17 CNC 3D-Druck
Elektrische Spezifikationen
Hersteller-Code: 17HS19-2004D-E1K
Phasenzahl: 2
Neigungswinkel: 1,8 Grad
Haltemoment: 52Ncm(73.64oz.in)
Nennstrom/Phase: 2,0A
Phasenwiderstand: 1.1ohm
Induktivität: 1,7mH ± 20% (1KHz)
Physikalische Spezifikationen
Abmessungen der Lünette: 42 x 42 mm
Länge des Gehäuses: 68 mm
Schaftdurchmesser: 5mm
Länge des Stabes: 24 mm
Länge der D-cut Welle: 15mm
Kabellänge: 500mm
Gewicht: 0.43kg
Spezifikationen des Encoders
Ausgangsschaltungstyp: Differentialtyp
Encoder-Typ: optisch inkremental
Encoder-Auflösung: 1000PPR(4000CPR)
Ausgangssignalkanäle: 2 Kanäle
Minimale Versorgungsspannung: 5V
Maximale Versorgungsspannung: 5V
Hohe Ausgangsspannung: <4V
Niedrige Ausgangsspannung: <1V
Anschluss
A+: Schwarz
A-: Grün
B+: Rot
B-: Blau
VCC:Rot
GND: Weiß
EA+: Schwarz
EA-: Blau
EB+: Gelb
EB-: Grün
Für weitere Informationen kontaktieren Sie uns bitte.
Der Artikel, den Sie erhalten, kann sich je nach Produktionscharge in einigen Merkmalen von dem auf dem Foto abgebildeten unterscheiden. Trotzdem bleibt die Funktionalität erhalten.
